Nateks MMX гибкий гибридный мультиплексор объединение технологий TDM - SDH - Ethernet


Nateks MMX гибкий гибридный мультиплексор объединение технологий TDM - SDH - Ethernet
Гибкий мультиплексор Nateks MMX предназначен для использования на первичных сетях ВСС в качестве базового оборудования для построения узлов кросс-коннекта с предоставлением интегрированных услуг "голос+данные", а также для построения высоконадежных сетей технологической связи с высокой степенью резервирования и надежности (железнодорожный транспорт, нефте- и газодобывающая промышленность, транспорт нефти и газа, предприятия электроэнергетического комплекса).

Совместно с системой управления, провижинга и автоматической кросс-коммутации, мультиплексор образует универсальную платформу для построения телекоммуникационных сетей любого назначения и любой сложности.


Особенности Nateks MMX гибкий гибридный мультиплексор объединение технологий TDM - SDH - Ethernet Особенности

  • Интеграция в SDH-сети уровней STM-1 и STM-4
  • Встроенная технология Megatrans
  • Интерфейсные модули различнго назначения емкости: ТЧ, E&M, FXO/FXS, RS232, RS485, V.27, V.28, Eth, G.37.94, "сухие" контакты, оптические интерфейсы
  • Интеграция Ethernet в TDM-сети с поддержкой маршрутизации, QoS и VLAN
  • Интеграция в сети с пакетной передачей данных с использованием технологии TDM over Ethernet
  • Поддержка топологий: "точка-точка", "линия", "звезда", "дерево", "кольцо"
  • Высокая отказоустойчивость за счет реализации функций резервирования 1+1, 1:1, SNC TS 64k и SP-Ring групповых и интерфейсных модулей, а также пользовательских интерфейсов
  • Набор конструктивов 5U, 3U, 2.5U, 2U, а также конструктивы в исполнении IP67


  • Технические характеристики Nateks MMX гибкий гибридный мультиплексор объединение технологий TDM - SDH - Ethernet Технические характеристики

    Основные функциональные возможности



    • Конструктивное исполнение 5 видов шасси





    Шасси 5U 2.5U 3U 2U IP67
    Габариты (ШхВхГ), мм 438х220х224 438х110х224 438х132х224 438х88х224 370х370х307
    Мини-слотов 4 4 4 9 4
    Полных слотов 12 3 5 - 4
    Количество потоков E1 64 28 36 36 32
    Матрица кросс-коммутации, Мбит/с 128 56 72 72 64





    • Поддержка до четырех портов STM-4/1
    • Поддержка до 64 потоков Е1 с неблокируемым кросс-коннектом N*64 кбит/с
    • Организация аналоговых и цифровых групповых каналов связи для реализации служебной связи, конференц-связи, диспетчерской связи, каналов телеметрии и телемеханники
    • Резервирование 1+1 модулей блоков питания, матрицы кросс-коммутации и управления
    • Резервирование 1+1 и 1:1 интерфейсных модулей и трибутарных интерфейсов
    • Поддержка функций резервирования КИ 64К SNC и SP-Ring
    • Поддержка функции TDMoEthernet
    • Аналоговые интерфейсы: FXS, FXO, 2-х проводный ТЧ, 4-х проводный ТЧ, ТЧ с E&M I, II, III, IV и V типов
    • Цифровые интерфейсы: V.35/V.36/X.2/RS232/RS442/RS449/RS530/RS485 Ethernet 10/100/1000
    • Интерфейсы специального назначения:
      • С37.94 интерфейс для подключения модулей РЗ и ПА
      • интерфейс телефонного аппарата с местной батареей
    • Бинарные интерфейсы: "сухие" контакты



    Технические характеристики

    Плата CPU-S SDH интерфейсов уровней STM-4/1

    Интерфейс

    STM-4/1

    Количество портов

    2

    Тип оптического п/п

    SFP

    Аппаратное резервирование

    1+1

    Реализация защиты

    SNC; MSP 1+1

    Поддержка

    SSm и DCC Transparent

    Плата 4E1

    Тип интерфейса

    G.703, G.704, G.706, G.732, G.736, G.823, I.431

    Линейный код

    HDB3

    Число портов

    4

    Скорость передачи

    2,048 Мбит/с ± 50 ppm

    Импеданс

    75 или 120 Ом

    Типовые приложения

    межстанционная связь цифровых АТС, высокоскоростные терминалы, подключения потоков ISDN PRI (30 B+D), узлы цифровой кросс-коммутации, цифровые выделенные линии, резервирование потоков 2,048 Мбит/с

    Плата 8J64 сонаправленных интерфейсов G.703.1

    Интерфейс

    сонаправленный интерфейс ITU G.703 64 кбит/с

    Разъем

    120 Ом, RJ-48

    Количество портов

    8

    Длина линии

    до 500 метров

    Контур обратной связи

    полезная нагрузка контура обратной связи DTE, локальный контур обратной связи

    Плата 8EM

    Тип интерфейса

    2/4 проводный программируемый, с сигнализацией E&M, G.712, G.713, G.714, G.715

    Число портов

    8

    Полоса пропускания

    300 ... 3400 Гц, аналоговый сигнал, G.711 (A law)

    Импеданс

    600 Ом

    Типовые приложения

    модемы, межстанционная связь АТС, выделенные каналы ТЧ

    Плата RS232

    Тип интерфейса

    V.24/V.28, V.110 устройство DCE

    Число портов

    1

    Скорость передачи

    синхронный или асинхронный режим
    56 кбит/с или 64 кбит/с
    56 кбит/с или 64 кбит/с *n, n=1 - 2

    Типовые приложения

    компьютеры, модемы, низкоскоростные цифровые терминалы

    Плата 6RS449/EIA530

    Тип интерфейса

    RS449/EIA530 устройство DCE

    Число портов

    6

    Скорость передачи

    nx64 кбит/с (1 < n < 32)

    Типовые приложения

    высокоскоростные цифровые терминалы, узловые сервера, маршрутизаторы

    Плата “сухих” контактов

    Тип интерфейса

    “сухой” контакт

    Число портов

    8

    Макс. ток

    5A

    Макс. напряжение

    100 Vdc; 250 Vac

    Типовые приложения

    интерфейс станционного помещения

    Плата С37.94/4С37.94

    Тип интерфейса

    С37.94 SC

    Число портов

    1/4

    Длина волны

    820 нм

    Затухание

    для волокна 50 микрон - 9,6 дБ
    для волокна 62,5 микрон - 15 дБ

    Типовые приложения

    приложения электроэнергетики

    Плата 12FXS/24FXS

    Тип интерфейса

    2 проводная телефонная линия (абонентский интерфейс), Q552

    Число портов

    12/24

    Полоса пропускания

    300 … 3400 Гц, аналоговый сигнал, G.711 (A law)

    Импеданс

    600/1200 Ом

    Генерация вызова

    звонок на 50 или 25 Гц

    Кодировка сигнализации

    код абонента NEF на 2 битах

    Типовые приложения

    уплотнение/вынос абонентских и таксофонных линий

    Плата 12FXO/24FXO

    Тип интерфейса

    2 проводная телефонная линия (станционный интерфейс), детектирование метрического сигнала 12/16 кГц, Q.552

    Число портов

    12/24

    Полоса пропускания

    300 … 3400 Гц, аналоговый сигнал, G.711 (A law)

    Импеданс

    600 Ом или сложное полное сопротивление с Zref

    Генерация вызова

    звонок на 50 или 25 Гц

    Кодировка сигнализации

    код абонента NEF на 2 битах

    Типовые приложения

    уплотнение/вынос абонентских и таксофонных линий

    Плата ЕТН

    Тип интерфейса

    Ethernet 10/100BaseT

    Число портов

    2

    Типовые приложения

    локальные вычислительные сети (LAN Ethernet)

    Применение в электроэнергетике

    Применение в ОАО "Газпром"

    Применение в АК "Транснефть"

    Информация для заказа

    Шасси

    Nateks-MMX-Shelf-12-4

    Кассета 5U 19" на 12+4 mini интерфейсных плат

    Nateks-MMX-Shelf-3-4

    Кассета 2.5U 19" на 3+4 mini интерфейсных плат

    Nateks-MMX-Shelf-5-4

    Кассета 3U 19" на 5+4 mini интерфейсных плат

    Nateks-MMX-Shelf-mount

    Крепление в стойку 19"

    Основные блоки мультиплексора

    Nateks-MMX-12-FAN

    Блок вентиляторов

    Nateks-MMX-CPU

    Модуль управления с защитой SNC 64k (возможна установка двух по схеме разервирвания 1+1)

    Блоки питания (возможна защита по схеме 1+1)

    Nateks-MMX-POW-S5

    Плата источника питания -48V/150W для Nateks-MMX-Shelf-12-4

    Nateks-MMX-POW-SDB

    Плата источника питания -48V/100W для Nateks-MMX-Shelf-3-4/5-4/9

    Nateks-MMX-POW-SAB

    Плата источника питания 220V/100W для Nateks-MMX-Shelf-3-4/5-4/9

    Платы для mini слотов

    Nateks-MMX-M-E1

    Плата агрегатного потока 2.048 Мбит/с (G.703/G.704)

    Nateks-MMX-M-4E1

    Плата четырех агрегатных потоков 2.048 Мбит/с (G.703/G.704)

    Nateks-MMX-M-X21

    Плата интерфейса X.21

    Nateks-MMX-M-RS232

    Плата интерфейса V.28

    Nateks-MMX-M-V35

    Плата интерфейса V.35

    Nateks-MMX-M-V36

    Плата интерфейса V.36

    Nateks-MMX-M-ETH

    Плата Ethernet Router 2*LAN/32*WAN

    Nateks-MMX-M-ETH-A

    Плата Ethernet Router 2*LAN/64*WAN

    Nateks-MMX-M-FOM-S1.1

    Плата оптического модема S1.1 1310 нм

    Nateks-MMX-M-FOM-L1.1

    Плата оптического модема L1.1 1310 нм

    Nateks-MMX-M-FOM-S1.2

    Плата оптического модема S1.2 1550 нм

    Nateks-MMX-M-FOM-L1.2

    Плата оптического модема L1.2 1550 нм

    Nateks-MMX-M-FOM-S1.1 BiDi

    Плата оптического модема S1.1 (Tx-1310 нм;Rx-1550Нм)

    Nateks-MMX-M-FOM-S1.2 BiDi

    Плата оптического модема S1.2 (Tx-1550 нм;Rx-1310Нм)

    Nateks-MMX-M-TS

    Плата терминального сервера

    Платы для mini слотов для Nateks-MMX-Shelf-3-4/5-4/9

    Nateks-MMX-M-Q4EM

    Плата четырех 4-х проводных ТЧ каналов

    Nateks-MMX-M-Q2EM

    Плата четырех 2-х проводных ТЧ каналов

    Nateks-MMX-M-4FXS

    Плата четырех интерфейсов FXS

    Nateks-MMX-M-4FXO

    Плата четырех интерфейсов FXO

    Платы для стандатрных слотов

    Nateks-MMX-DR

    Плата восьми интерфейсов сухих контактов (до 100 В)

    Nateks-MMX-S-12FXS

    Плата 12 интерфейсов FXS

    Nateks-MMX-S-12FXS1613

    Плата 12 интерфейсов FXS с поддержкой IEEE1613

    Nateks-MMX-S-3E1

    Плата трех агрегатных потоков 2.048 Мбит/с (G.703/G.704) с поддержкой защиты SNC 64k

    Nateks-MMX-S-4E1

    Плата четырех агрегатных потоков 2.048 Мбит/с (G.703/G.704)

    Nateks-MMX-S-8J64

    Плата восьми интерфейсов G.703.1, 64 Кбит/с

    Nateks-MMX-S-1C37

    Плата интерфейса C37.94

    Nateks-MMX-S-4C37

    Плата четырех интерфейсов C37.94

    Nateks-MMX-S-8RS232-RJ

    Плата восьми асинхронных интерфейсов V.28

    Nateks-MMX-S-8RS232

    Плата восьми синхронных/асинхронных интерфейсов V.28

    Nateks-MMX-S-ETH-B

    Плата Ethernet Router 8*LAN/64*WAN

    Nateks-MMX-S-8EM

    Плата восьми 2/4-х проводных ТЧ каналов

    Nateks-MMX-S-12FXO

    Плата 12 интерфейсов FXO

    Nateks-MMX-S-12MAG

    Плата 12 интерфейсов для подключения телефонов с местной батареей

    Nateks-MMX-S-CONF

    Плата организации конференц-связи

    Nateks-MMX-S-TDMoE

    Плата организации передачи синхронных потоков через Ethrenet канал

    Сдвоенные платы для стандартных слотов

    Nateks-MMX-D-6X21

    Плата шести интерфейсов X.21

    Nateks-MMX-D-6V35

    Плата шести интерфейсов V.35

    Nateks-MMX-D-6V36

    Плата шести интерфейсов v.36

    Nateks-MMX-D-6E530A

    Плата шести интерфейсов EIA530

    Nateks-MMX-D-6RS449

    Плата шести интерфейсов EIA530/RS449

    Nateks-MMX-D-24FXS

    Плата 24 интерфейсов FXS

    Nateks-MMX-D-24FXS1613

    Плата 24 интерфейсов FXS с поддержкой IEEE1613

    Nateks-MMX-D-24FXO

    Плата 24 интерфейсов FXO

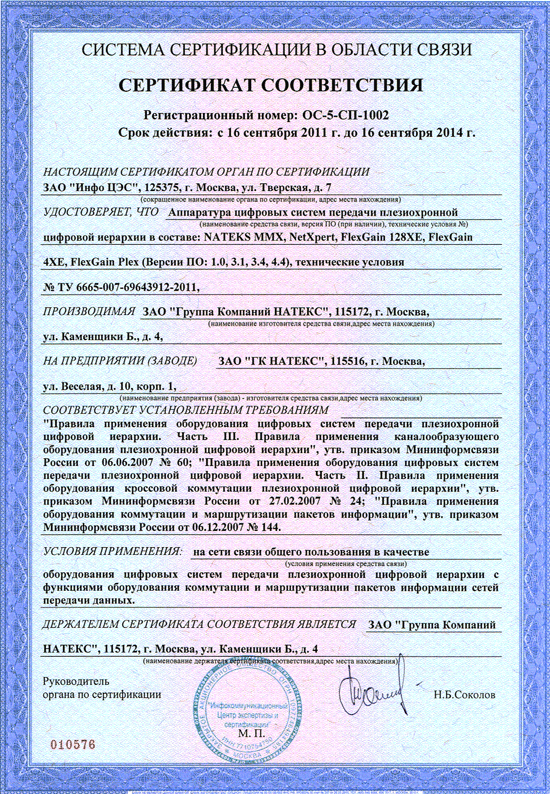

    Cертификат соответствия, зарегистрированный в Системе сертификации в области связи
    (N ОС-5-СП-1002)




     * В связи с постоянным расширением модельного ряда для получения актуальной информации для заказа обращайтесь в отдел продаж Натекс-Урал
