Компактный мультиплексор FlexGain Plex


Компактный мультиплексор FlexGain Plex
Компактный мультиплексор FlexGain Plex предназначен для выделения аналоговых окончаний (FXO, FXS и ТЧ) и двух интерфейсов передачи данных, Ethernet и V.35/RS232/485/422, из потока Е1. FlexGain Plex выполняется в виде платы для установки в конструктивы FlexGain или в виде отдельного модуля типа MiniRack для установки в 19" стойку.


Особенности Компактный мультиплексор FlexGain Plex Особенности

  • Сменные аналоговые интерфейсы (до двух плат по 4 канала FXS/FXO/ТЧ c E&M)
  • Интерфейс Ethernet 10/100BaseT
  • Цифровой интерфейс V.35 на основной плате
  • Цифровой интерфейс RS232/485/422
  • Возможность установки интерфейсов разных типов в один мультиплексор:
  • FXO;
  • FXS для подключения телефона и других аналоговых абонентских устройств (абонентское окончание);
  • Е&М для подключения 2/4-проводных каналов ТЧ;
  • дополнительный интерфейс Е1.
  • Возможность установки в герметичный корпус (на заказ)
  • Возможность соединения двух FlexGain Plex на расстоянии до 2 км без дополнительного линейного оборудования
  • Управление: VT100, SNMP, Telnet
  • Совместимость по сигнализации с AТС SI2000, DEFINITY, MD-110
  • Кросс-коннект


  • Технические характеристики Компактный мультиплексор FlexGain Plex Технические характеристики


    Интерфейс Е1

    Соответствие стандартам ITU-T рекомендации G.703, G.704

    Номинальная скорость Е1

    2048 кбит/с

    Импеданс в линии

    120 Ом

    Тип разъема

    RJ-45

    Кодирование сигнала в линии

    HDB3

    Номинальный выходной уровень

    ±З В

    Дрожание фазы

    в соответствии с ITU-T G .823

    Уровень входного сигнала

    0 ... -46 дБ


    Интерфейс V.35

    Соответствие стандартам

    ITU-T рекомендации V.24, V.11, V.35

    Скорость

    64 ... 2048 кбит/с

    Тип разъема

    DB-25


    Синхронизация

    Источник

    внешний, от интерфейса Е1 внутренний

    Выбор источника

    автоматически по программируемым приоритетам


    Диагностика

    Платы

    автоматическая после включения питания

    Интерфейсов и внешних соединений

    ручная посредством установки шлейфов

    Измерение коэффициента ошибок

    G.826


    Управление

    RS232, Telet, SNMP (опция)


    Питание

    Напряжение питания

    -38 ... 72 В ~220 В через адаптер

    Потребляемая мощность

    < 15 Вт


    Габариты (ШхВхГ)

    Модуль в 19" стойку

    483х230х43,5 мм

    Модуль в кассету FlexGain

    30х233х220 мм


    Условия эксплуатации

    Температура

    0 ... 40°С

    Влажность

    5 ... 95%


    Информация для заказа

    FG-Plex-SR, V2

    Модуль мультиплексора, SubRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, CRC-4, возможность установки до 8 аналоговых портов FXO/FXS/E&M, сигнализация CAS, в комплекте с кабелем G.703

    FG-Plex-MR, V2

    Модуль мультиплексора, MiniRack, 1*E1 120 Ом, 1*V.35, вход сигнала синхронизации (G 703.10), CRC-4, возможность установки до 8 аналоговых портов FXO/FXS/E&M, сигнализация CAS, в комплекте с кабелем G.703

    FG-Plex-4FXO

    Плата станционных интерфейсов FG-Plex, 4*FXO, в комплекте с разъемом

    FG-Plex-4FXS

    Плата станционных интерфейсов FG-Plex, 4*FXS, в комплекте с разъемом

    FG-Plex-4E&M

    Плата интерфейсов соединительных линий FG-Plex, 4*ТЧ (2/4-проводных), в комплекте с разъемом

    FG-Plex-SR-E&M, V2

    Модуль мультиплексора, двойной SubRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, возможность установки до 8 аналоговых портов FXO/FXS/VF с поддержкой сигнализации E&M, сигнализация CAS, в комплекте с кабелем G.703

    FG-Plex-E1

    Плата дополнительного порта Е1 для установки на FG-Plex-XX, V2

    FG-Plex-MR-E&M, V2

    Модуль мультиплексора, MiniRack, 1*E1 120 Ом, 1*V.35, Ethernet 10BaseT, возможность установки до 8 аналоговых портов FXO/FXS/VF с поддержкой сигнализации E&M, сигнализация CAS, в комплекте с кабелем G.703



    Краткое описание

    Cертификат


      Для заказа оборудования обращайтесь в отдел продаж Натекс-Урал

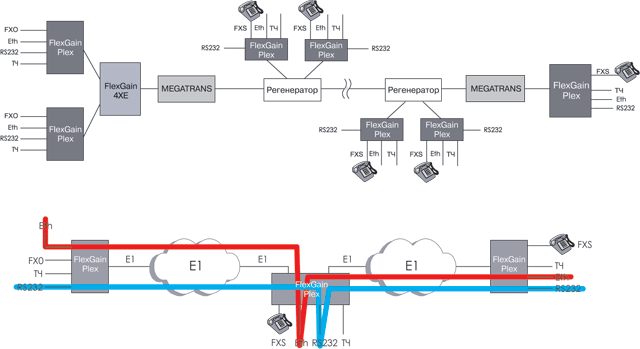

    Схема применения Компактный мультиплексор FlexGain Plex Cхема применения

    Схема применения Компактный мультиплексор FlexGain Plex
