Кросс-коннектор FlexGain 4XE


Кросс-коннектор FlexGain 4XE

Система кросс-коннекта FlexGain 4XE позволяет оператору выделять отдельные произвольные тайм-слоты, делить поток Е1 на несколько потоков, организовывать асинхронный порт RS232 для дистанционного конфигурирования любых устройств, через сеть E1.




Особенности Кросс-коннектор FlexGain 4XE Особенности

    • Кросс-коннект четырех потоков Е1 (2048 кбит/с)
    • Дополнительный порт RS232/RS485 для дистанционного конфигурирования удаленного оборудования
    • Возможность построения распределенной системы управления
    • Автоматический выбор источника синхронизации с тремя уровнями приоритета
    • Дистанционное или локальное (VT100 и SNMP) управление
    • Визуальная индикация на передней панели, самодиагностика при включении
    • Журнал событий (энергонезависимый), интегрированные системные часы реального времени
    • "Прозрачный" коннект портов Е1 (РО-Р1) при пропадании питания


  • Технические характеристики Кросс-коннектор FlexGain 4XE Технические характеристики


    Интерфейс Е1

    Соответствие стандартам ITU-T рекомендации G.703, G.704

    Номинальная скорость Е1

    2048 кбит/с

    Волновое сопротивление

    120 Ом, симметричный

    Тип разъема

    RJ-45

    Кодирование сигнала в линии

    HDB3

    Номинальный выходной уровень

    ±З В

    Дрожание фазы

    в соответствии с ITU-T G.823

    Уровень входного сигнала

    0 ... -46 дБ


    Кросс-коннект


    Режим

    двунаправленный

    Возможности

    полнодоступная карта кросс-коннекта


    Синхронизация


    Источник

    внешний, от любого интерфейса Е1, внутренний

    Выбор источника

    автоматически по программируемым приоритетам


    Диагностика


    Платы

    автоматическая после включения питания и по команде оператора

    Интерфейсов и внешних соединений

    ручная посредством установки шлейфов

    Измерение коэффициента ошибок

    G.826


    Управление


    По интерфейсу RS232/RS485

    на скорости 9600 бит/с через терминал VT100

    SNMP

    через модуль CMU/TCU и программу FlexGain View


    Канал дистанционного конфигурирования


    Асинхронный порт RS232 с упаковкой в TS или национальные биты


    Питание


    Напряжение питания

    -38 ... 72 В ~220 В через адаптер

    Потребляемая мощность

    <5,5 Вт


    Габариты (ШхВхГ)


    Модуль в 19" стойку

    483х230х43,5 мм

    Модуль в кассету FlexGain

    233х220х30 мм

    Настольный модуль

    240х230х43 мм (без установочных ножек)


    Условия эксплуатации


    Температура

    0 ... 40°С

    Влажность

    5 ... 90%


    Информация для заказа

    FG-4XE-MR-NG Модуль кросс-коммутации, MiniRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и кабелем питания

    FG-4XE-SR-NG Модуль кросс-коммутации, SubRack, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703

    FG-4XE-SA-NG Модуль кросс-коммутации, Stand Alone, 4*E1 120 Ом, выход сигнала синхронизации (G.703.10), CRC-4, PCM 30/31, CAS, в комплекте с кабелями G.703 и адаптером питания (220 VAC/48 VDC )

    Краткое описание

    Cертификат


      Для заказа оборудования обращайтесь в отдел продаж Натекс-Урал

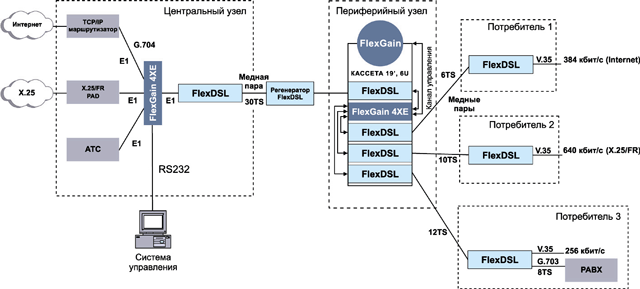

    Схема применения Кросс-коннектор FlexGain 4XE Cхема применения

    Схема применения Кросс-коннектор FlexGain 4XE
