DLC-1100B


DLC-1100B
В настоящее время операторам связи приходится удовлетворять все возрастающие потребности пользователей и предоставлять более широкий спектр услуг связи, чем традиционная телефонная связь. Наибольшая потребность в настоящее время в получении услуг передачи голоса, доступа в Интернет и цифрового TV. Список основных услуг, которые должен предоставлять оператор, чтобы успешно конкурировать на рынке, включает следующие услуги:

передача традиционного телефонного трафика;
передача трафика IP-телефонии;
организация доступа в Интернет;
организация видеоконференций;
услуги IP TV и видео по запросу.

Также массовая установка на сетях связи программных коммутаторов (SoftSwitch) вместо традиционных ЦАТС предъявляет к оборудованию абонентского доступа новые требования, такие как многофункциональность и возможность подключения к любым коммутаторам голосового трафика. Эти задачи и должно выполнять мультисервисное оборудование доступа.

Подключение к программному коммутатору SoftSwitch (MGCP, H.248)
Подключение к цифровым АТС по протоколу V5.2
Подключение к аналоговым АТС по аб.линиям
Возможность установки гигабитного Ethernet-коммутатора
Интерфейсы широкополосного доступа ADSL/ADSL2/ADSL2+
Аналоговые FXS, ТЧ-каналы с E&M-сигнализацией
Цифровые RS232, 10/100BaseT, V.35, E1 G.703, BRI-ISDN
Мультиплексор DLC-1100B является основой платформы мультисервисного абонентского доступа (MSAN). Предназначен для построения отдельных узлов, сетей предоставления услуг телефонной связи и широкополосного доступа к ресурсам Интернета. Новый мультиплексор поддерживает все функции версии DLC-1100Е и может встраиваться в уже построенные на его базе сети. Также оборудование получило возможность подключения к сетям IMS для оказания полного спектра телекоммуникационных услуг на базе единой платформы.



Область применения DLC-1100B Область применения

Основные области применения мультиплексора:

телефонизация многоквартирных домов, жилых комплексов и сельских населенных пунктов;
организация широкополосного доступа в Интернет;
предоставление услуг IP TV и видео по запросу.

Мультиплексор имеет модульную структуру, что позволяет устанавливать различные пользовательские интерфейсы в одной кассете. Список модулей для установки в местах расположения абонентов расширился за счет ADSL-портов, которые включают в себя сплиттеры. Это позволяет использовать существующую кабельную емкость для подключения абонентов к АТС и оборудованию доступа в Интернет от одного универсального узла на базе DLC-1100B.

Технические характеристики DLC-1100B Технические характеристики

Информация для заказа

Основное оборудование

DLC-CBA

Кассета

DLC-RI-POTS

Плата абонентского интерфейса на 6 абонентов

DLC-LI-POTS

Плата станционного интерфейса на 6 абонентов

DLC-CPU

Модуль управления / один на 8 стоек

DLC-FO-XCVR

Плата оптического передатчика (1330 мм)

DLC-R-PSU

Источник питания для абонентского комплекта (36 - 72 В)

DLC-R-UVG

Модуль для организации прямой телефонной связи (HotLine) на 6 каналов

DLC-L-PSU

Источник питания для станционного комплекта (36 - 72 В)

DLC-EBF

Кабель между кассетами (ELU - EBC)

DLC-ELU

Плата подключения к ведомой кассете

DLC-EBC

Плата подключения к ведущей кассете

DLC-E1X-XCVR

Транковая плата для соединения по Е1 G.703 без подачи питания в линию

DLC-MTU

Модуль контроля абонентских линий с кабелем / (сопротив., изол., емкости и т.д.)

DLC-E&M

Модуль 6-ти каналов ТЧ с/без Е&М (распределительная панель в комплект не входит)

DLC-E&M-Dist

Распределительная панель для модулей E&M (в базовом исполнении на 12 каналов)

DLC-ASDU

Модуль синхронной (1 порт, 600-64к) или асинхронной (2 порта 600-38.4к) передачи данных 1200-19200 с кабелем

DLC-E1AX

Плата выделения E1 с переходником

DLC-E1V5

Модуль подключения к АТС по потоку Е1 с сигнализацией V5.2

DLC-V5PU

Модуль управления при подключении к АТС по потоку Е1 с сигнализацией V5.2

DLC-NMI

Модуль сетевого управления

DLC-NMS

Программа сетевого управления DLC-1100E

DLC-LI-ISDN

Станционный ISDN модуль (6 каналов 2B+D, U0)

DLC-RI-ISDN

Абонентский ISDN модуль (6 каналов 2B+D, U0)

DLC-Nx64-V35

Модуль интерфейса V.35 N*64 в комплекте с кабелем

DLC-ISDN-CLK

Модуль синхронизации ISDN

DLC-LI-APOTS

Станционный модуль с переключением полярности и метрическим сигналом

DLC-RI-APOTS

Абонентский модуль с переключением полярности и метрическим сигналом

DLC-DLAN

Модуль Ethernet bridge 8 Мбит/с

DLC-E1QX-XCVR

Счетверенная транковая плата для соединения по Е1 G.703 без подачи питания в линию, не поддерживает динамического распределения каналов и канала управления

IMS-модули оборудования DLC-1100B

VC-CBA-C

Кассета для организации узла MSAN

VC-CBA-C-FA

Кассета для организации узла MSAN, высота 5U, интерфейсы с фронтальной стороны

RSC240-S

Вандалозащищенный шкаф емкостью до 60 абонентов, AC/DC конвертор, вентиляторы охлаждения, кроссовое оборудование, кабельная разводка, кассета CBA-S, без аккумуляторов

VC-CPU2

Модуль управления для организации узла MSAN

VC-GE-SW

Гигабитный Ethernet-коммутатор, 7хGE (1 оптический, 1 комбинированный), 1xFE, 2 SFP слота

VC-MGU

Модуль протоколов MGCP; MEGACO/H.248 , 256 одновременных соединений

VC-MGU,v1

Модуль протоколов MGCP; MEGACO/H.248, 64 одновременных соединений

VC-MGU,v2

Модуль протоколов MGCP; MEGACO/H.248, 128 одновременных соединений

VC-ATU-C8

Плата 8 ADSL портов со встроенными сплиттерами

VC-ATU-C16

Плата 16 ADSL портов

VC-ETH-XCVR-E

Транковый модуль для соединения кассет DLC по электрическому интерфейсу Еthernet

VC-ETH-XCVR-FO-S1.1

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 15 км

VC-ETH-XCVR-FO-L1.1

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 40 км

VC-ETH-XCVR-FO-L1.2

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 60 км

VC-NMS-CBA

Программа сетевого управления VC-8000 MSAN Type 1

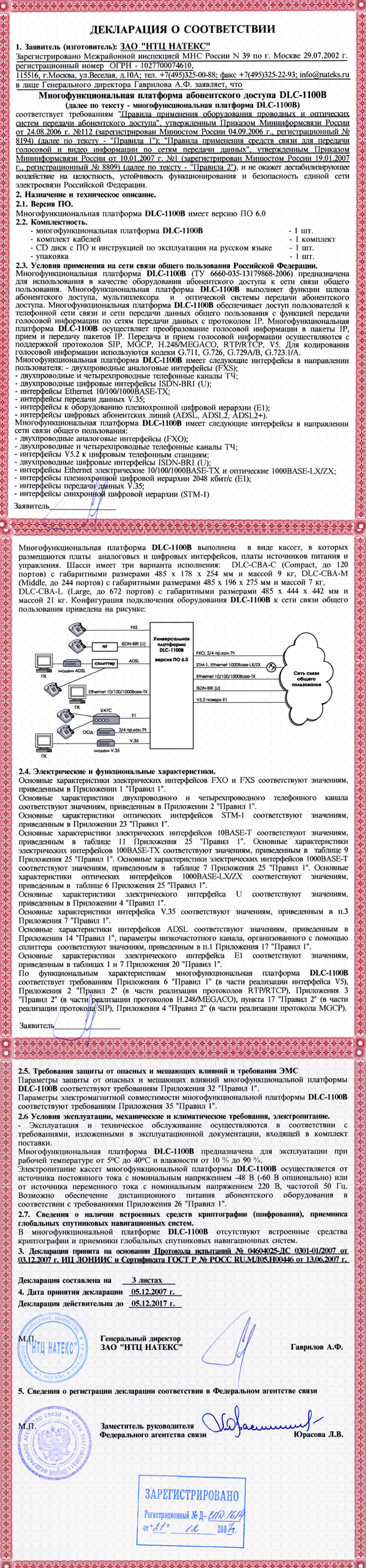

Декларация о соответствии №Д-СПД-1614


Для заказа оборудования обращайтесь в отдел продаж Натекс-Урал



Схема применения DLC-1100B Cхема применения

Схема применения DLC-1100B
