Мультисервисный абонентский узел RSC240-S


Мультисервисный узел абонентского доступа RSC240-S предназначен для организации небольших выносов до 60 абонентских телефонных портов или до 80 портов ADSL2/2+ и производится в виде полностью законченного модуля, имеющего антивандальное исполнение для установки в зданиях или на улице (во втором случае предусмотрена установка дополнительного нагревательного элемента).

RSC240-S представляет собой антивандальный шкаф. Полностью укомплектованный системами питания, охлаждения, грозозащиты и кроссовым оборудованием. После установки модулей оборудования DLC-1100B в соответствии с необходимой конфигурацией RSC240-S позволяет реализовать следующие решения при организации доступа абонентов к телефонной сети и сети передачи данных:

подключение к ЦАТС по протоколу V5.2 как самостоятельный узел (до 54 абонентов);
подключение к программному коммутатору SoftSwitch по протоколам MGCP/H.248 как самостоятельный узел (до 54 абонентов);
подключение к сети абонентского доступа, как ведомый узел (до 60 абонентов).

Конструкция шкафа узла доступа RSC240-S включает в себя следующие основные узлы:

антивандальный шкаф с доступом с фронтальной и тыльной стороны;
кассета для установки модулей системы VC-CBA-S;
AC/DC-конвертор для питания всех установленных систем;
блок вентиляторов охлаждения и вентиляции;
кроссовое оборудование;
блок защиты от перенапряжений.




Технические характеристики Мультисервисный абонентский узел RSC240-S Технические характеристики

Схемы применения

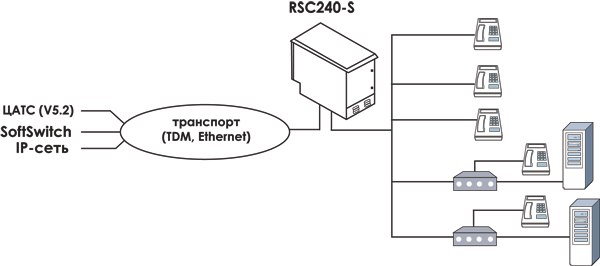

Схема применения

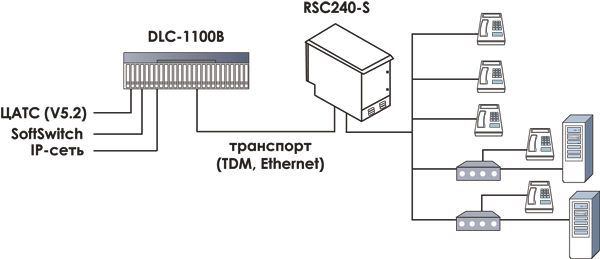

Схема применения

Информация для заказа

RSC240-S

Антивандальный шкаф емкостью до 60 абонентов, AC/DC конвертор, вентиляторы охлаждения, кроссовое оборудование, кабельная разводка, кассета CBA-S, без аккумуляторов

VC-R-PSU

Источник питания для абонентского комплекта (36-72 В)

VC-CPU2

Модуль управления для организации узла MSAN

VC-E1V5

Модуль подключения к АТС по потоку Е1 с сигнализацией V5.2

VC-V5PU

Модуль управления при подключении к АТС по потоку Е1

VC-GE-SW

Гигабитный Ethernet-коммутатор, 7хGE (1 оптический, 1 комбинированный), 1xFE, 2 SFP-слота

VC-MGU

Модуль протоколов MGCP; MEGACO/H.248

VC-RI-POTS

Плата абонентского интерфейса на 6 абонентов

VC-ATMU-GE

Плата IP-процессора, 2хGigabit Ethernet

VC-ATU-C8

Плата 8 ADSL-портов со встроенными сплиттерами

VC-ATU-C16

Плата 16 ADSL-портов

VC-ETH-XCVR-E

Транковый модуль для соединения кассет DLC по электрическому интерфейсу Еthernet

VC-ETH-XCVR-FO-S1.1

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 15 км

VC-ETH-XCVR-FO-L1.1

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 40 км

VC-ETH-XCVR-FO-L1.2

Транковый модуль для соединения кассет DLC по оптическому интерфейсу Еthernet. Длина одномодового оптического кабеля до 60 км

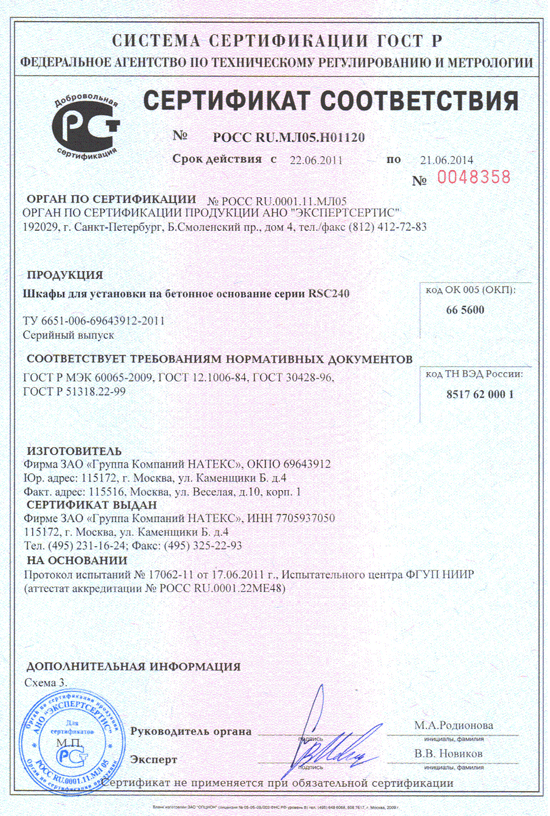

Cертификат соответствия, полученный в системе сертификации ГОСТ Р
(РОСС RU.MЛ05.H01120)


Для заказа оборудования обращайтесь в отдел продаж Натекс-Урал
