FlexGain PCM4d


 FlexGain PCM4d
Подключение новых абонентов без прокладки дополнительных кабелей. По одной абонентской линии осуществляется до 4 одновременных телефонных разговоров.

В отличие от систем уплотнения предыдущего поколения во FlexGain PCM4/PCM4d не используется компрессия речевого канала, каждый канал передается методом ИКМ-кодирования со скоростью преобразования 64 кбит/с в соответствии с G.711. Таким образом, кроме обычного телефонного разговора, по образованным системой FlexGain PCM4/PCM4d каналам может осуществляться передача данных с максимально возможной для модема или факса скоростью.

Станционные модули СОТ системы FlexGain PCM4/PCM4d обеспечивают стандартные интерфейсы FХО для сопряжения с абонентскими портами любой АТС и устанавливаются в универсальную кассету FlexGain-R (модификации R-PCM или R-W/PCM). Емкость кассеты - 14 станционных модулей системы FlexCain PCM4/PCM4d.

Абонентские модули RT-системы FlexGain PCM4/PCM4d имеют компактное внешнее исполнение и обеспечивают стандартные интерфейсы FXS для сопряжения с абонентскими устройствами.


Особенности  FlexGain PCM4d Особенности

  • Подключение до четырех абонентов по одной абонентской линии
  • Максимальная скорость передачи данных с помощью факса или модема
  • Кодирование каждого канала алгоритмом ИКМ со скоростью преобразования 64 кбит/с в соответствии с G.711
  • Линейное кодирование по технологии HDSL (2B1Q)(G.shdsl TC-PAM для FlexGain PCM4d)
  • Большая допустимая длина абонентской линии (Rшлейфа составляет 1150 Ом для системы FlexGain PCM4)
  • Конструктив станционного полукомплекта: универсальная кассета FlexGain для установки 14 станционных модулей FlexGain PCM4/FlexGain PCM4d, конструктив FlexGain COMPACT для трех станционных модулей FlexGain PCM4/PCM4d, автономный блок FlexGain LIT для одного станционного модуля FlexGain PCM4/PCM4d
  • Возможность защищенного и низкотемпературного исполнения абонентского полукомплекта
  • Дистанционное электропитание абонентского полукомплекта
  • Локальное (VT100) управление в специальной версии


  • Технические характеристики  FlexGain PCM4d Технические характеристики

    Возможности

    Число телефонных каналов на одной абонентской линии 4

    ИКМ-кодирование

    64 кбит/с (G.711)


    Передача сигналов тональной частоты


    Диапазон рабочих частот

    0,3 ... 3,4 кГц

    Переходное затухание

    >65 дБ

    Соотношение сигнал/шум

    >33 дБ/1 кГц

    Максимальный уровень входного сигнала

    +3 дБ

    Вносимое затухание

    4 ±1 дБ


    Станционный интерфейс


    Импеданс

    600 Ом

    Уровень входного сигнала

    <3 дБ

    Ток шлейфа

    20...60 мА

    Частота сигнала вызова

    15 ... 50 Гц

    Набор номера

    импульсный или DTMF

    Напряжение абонентского шлейфа

    24 ... 72 В

    Сопротивление шлейфа по постоянному току при замыкании абонентского шлейфа

    <300 Ом

    Напряжение сигнала вызова

    35 ... 110 Вэфф


    Абонентский интерфейс


    Входной импеданс

    600 Ом

    Уровень входного сигнала

    <+3 дБ

    Сопротивление абонентского шлейфа с ТА

    <900 Ом

    Постоянный ток абонентского шлейфа

    23 мА или иной по заказу

    Напряжение абонентского шлейфа

    32 В или 48 В

    Напряжение сигнала вызова

    40 Вэфф

    Частота сигнала вызова

    25 Гц


    Цифровая абонентская линия (линейный тракт)


    Среда передачи

    медная пара

    Скорость передачи

    272 кбит/с

    Линейный код

    TC-PAM


    Требования к линейному кабелю


    Волновое сопротивление кабеля

    135 Ом

    Сопротивление шлейфа по постоянному току

    <1150 Ом

    Максимальное затухание в линии

    <44 дБ (63 кГц)


    Питание


    Напряжение питания кассеты модулей СОТ

    -40,5 ... -72 В

    Напряжение дистанционного питания модуля RT

    ±100 В

    Ток в линии при дистанционном питании

    <55 мА

    Потребляемая мощность модуля RT

    <5,6 Вт


    Габариты (ШхВхГ)


    Кассета

    490х266х240 мм

    Модуль СОТ

    30х233х220 мм

    Модуль RT

    40х88х170/140х55х240 мм


    Условия эксплуатации


    Модуль СОТ

    0 ... +55°С
    относительная влажность 5 ... 80%

    Модуль RT

    -40 ... +55°С
    относительная влажность 5 ... 95%




    Краткое описание

    Cертификат


    Для заказа оборудования обращайтесь в отдел продаж Натекс-Урал

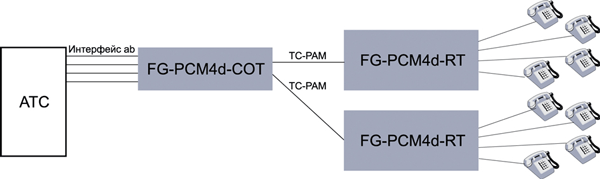

    Схема применения  FlexGain PCM4d Cхема применения

    Схема применения  FlexGain PCM4d
