FG-GPON-EXT


FG-GPON-EXT
Модуль расширения FG-GPON-EXT предназначен для предоставления услуг связи отдаленным населенным пунктам, где требуется класс передатчика выше, чем B+/C+, или для удаленных сельских объектов (до 60 км).

Отличительные особенности


Возможность исключения промежуточных станций за счет большего количества подключаемых абонентов и увеличения дальности
Возможность исключения использования удаленного OLT при необходимости увеличения числа ONT
Возможность оптимизации сети для абонентов, не требующих высокоскоростного подключения


Особенности FG-GPON-EXT Особенности

  • Шасси занимает 1 U, 19"
  • Все интерфейсы расположены на передней панели
  • Полностью удовлетворяет рекомендации ITU-T G.984.6
  • Возможность cамоконфигурирования, реализация Plug&Play
  • Возможность доступа по одному волокну до 128 абонентов на расстоянии до 60 км
  • Функция контроля и исправления ошибок трафика в сетях с низким качеством оптических кабелей
  • Управление с помощью OMCI или SNMP
  • Широкие возможности и дружественный интерфейс системы управления


  • Технические характеристики FG-GPON-EXT Технические характеристики

    Интерфейс управления 10/100BaseT RJ-45
    Интерфейс CTI (Craft Terminal Interface) USB 2.0
    Питание 36 ... 72 В
    Потребляемая мощность 30 Вт (комнатная температура), 34 Вт при 50°C
    Физические параметры
  • Рабочая температура: -5 ... +50°C
  • Влажность: 5 ... 90% без конденсата
  • Downstream
  • Длина волны: 1480 ... 1500 нм
  • Входная мощность (в порт OLT): -23 ... -15 дБм
  • Максимальное оптическое усиление: +23 дБ от порта до порта при входной мощности нисходящего потока (-23 дБ)
  • Максимальное отклонение оптического усиления: +2 дБ от порта до порта при входной мощности нисходящего потока (-23 дБ)
  • Минимальное насыщение выходной мощности (-3 дБ): +8 дБм
  • Максимальный оптический коэффициент шума: +9,5 дБ при входной мощности нисходящего потока
    (-23 дБ)
  • +5 Дбм - усиленная неопределенная эмиссия (ASE - amplified spontaneous emission) оптической мощности, излучаемой из порта ONT, в диапазоне 1400 ... 1600 нм по отношению к мощности выходного сигнала (при входной мощности нисходящего потока (-23 дБ)
  • +9 Дбм - усиленная неопределенная эмиссия (ASE - amplified spontaneous emission) оптической мощности, излучаемой из порта ONT, в диапазоне 1200 ... 1400 нм по отношению к мощности выходного сигнала (при входной мощности восходящего потока (-28 дБ)
  • Upstream
  • Длина волны: 1290 ... 1320 нм
  • Входная мощность ( в порт OLT): -28 ... -19 дБм
  • Максимальное оптическое усиление: +26 дБ от порта до порта при входной мощности восходящего потока (-28 дБ)
  • Максимальное отклонение оптического усиления: +4 дБ от порта до порта при входной мощности восходящего потока (-28 дБ)
  • Минимальное насыщение выходной мощности (-3 дБ): +7 дБм
  • Максимальный оптический коэффициент шума: +8 дБ при входной мощности восходящего потока
    (-28 дБ)
  • +7 дБм - усиленная неопределенная эмиссия (ASE - amplified spontaneous emission) оптической мощности, излучаемой из порта OLT, в диапазоне 1285 ... 1335 нм по отношению к мощности выходного сигнала (при входной мощности восходящего потока (-28 дБ)
  • -4 дБм - комбинированная усиленная неопределенная эмиссия (ASE - amplified spontaneous emission) оптической мощности, излучаемой из порта OLT, в диапазоне 1200 ... 1285 нм и 1335 ... 1400 нм по отношению к мощности выходного сигнала (при входной мощности восходящего потока (-28 дБ)
  • +2 дБм - усиленная неопределенная эмиссия (ASE - amplified spontaneous emission) оптической мощности, излучаемой из порта OLT, в диапазоне 1400 ... 1600 нм по отношению к мощности выходного сигнала (при входной мощности нисходящего потока (-23 дБ)

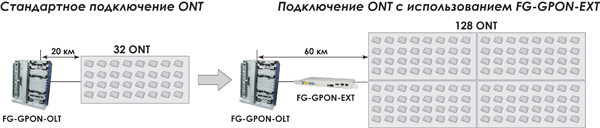

  • Схема применения FG-GPON-EXT Cхема применения

    Схема применения FG-GPON-EXT
